این یک نسخه رایگان است که حاوی تبلیغات است. نسخه 'PRO' بدون تبلیغات 'ECStudio' نام دارد. مستندات کامل در ecstudiosystems.com/help موجود است
در آنجا می‌توانید ببینید که برچسب‌ها (جعبه‌های حاشیه خاکستری) را می‌توان جابه‌جا کرد و سوئیچ‌ها را می‌توان با ضربه زدن طولانی و غیره تغییر داد. همچنین توصیه می‌کنیم آموزش Screencast را در YouTube ما مشاهده کنید. کانال.

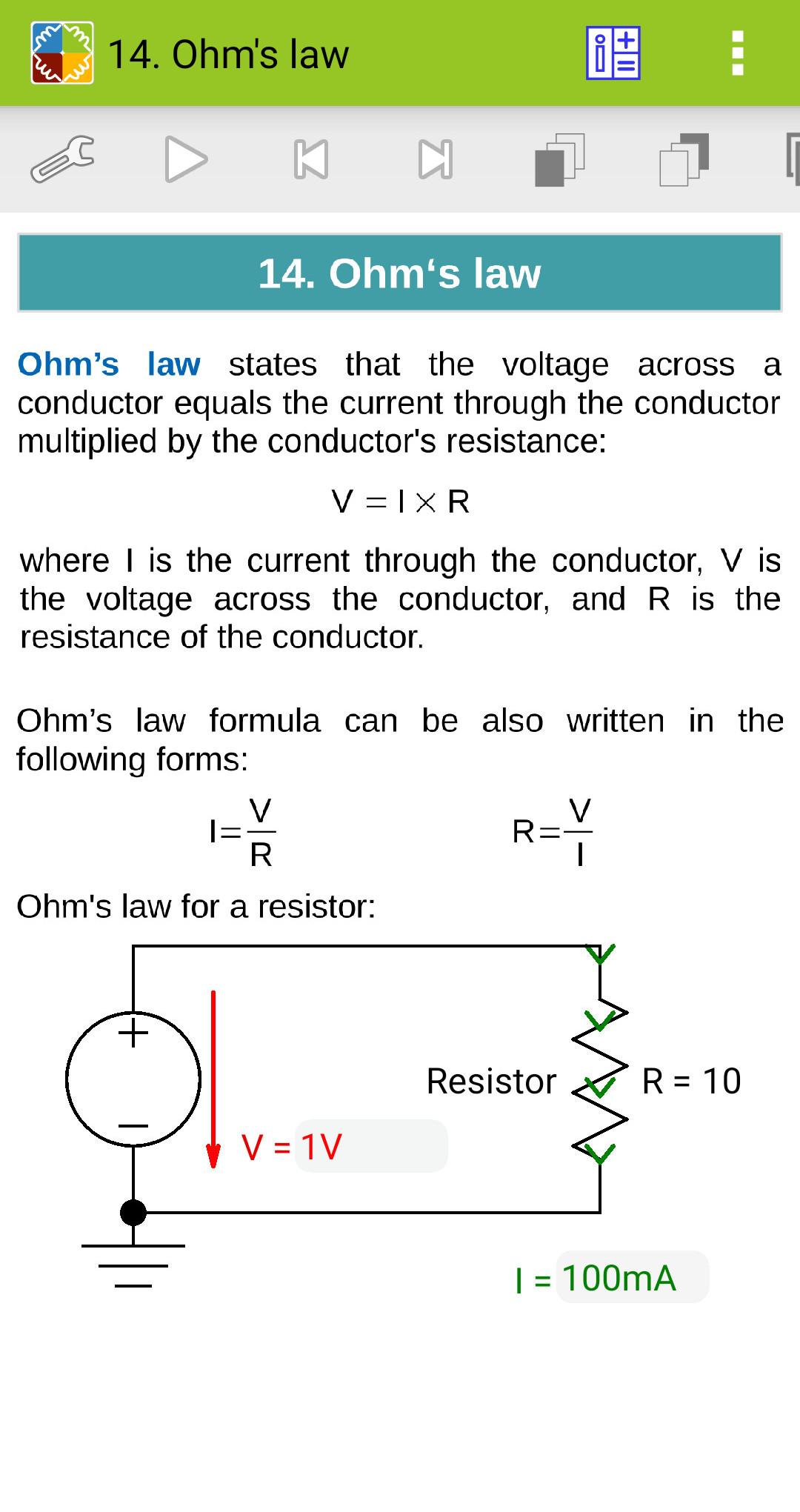

Electric Circuit Studio مجموعه ای از ابزارهایی است که برای ساخت مدارهای الکترونیکی، شبیه سازی SPICE و محاسبه مدارها استفاده می شود. این ابزارها با مرکز اطلاعات حاوی منابع، پین‌های رابط و کتاب تعاملی کوتاهی که قضایای الکتریکی، قوانین و مدارهای پایه را توضیح می‌دهد، تکمیل می‌شوند. این یک برنامه کاربردی مفید برای همه علاقه‌مندان به الکترونیک، دانش‌آموزان یا سایر افرادی است که به الکترونیک علاقه‌مند هستند.
• ویرایشگر شماتیک و شبیه‌ساز SPICE

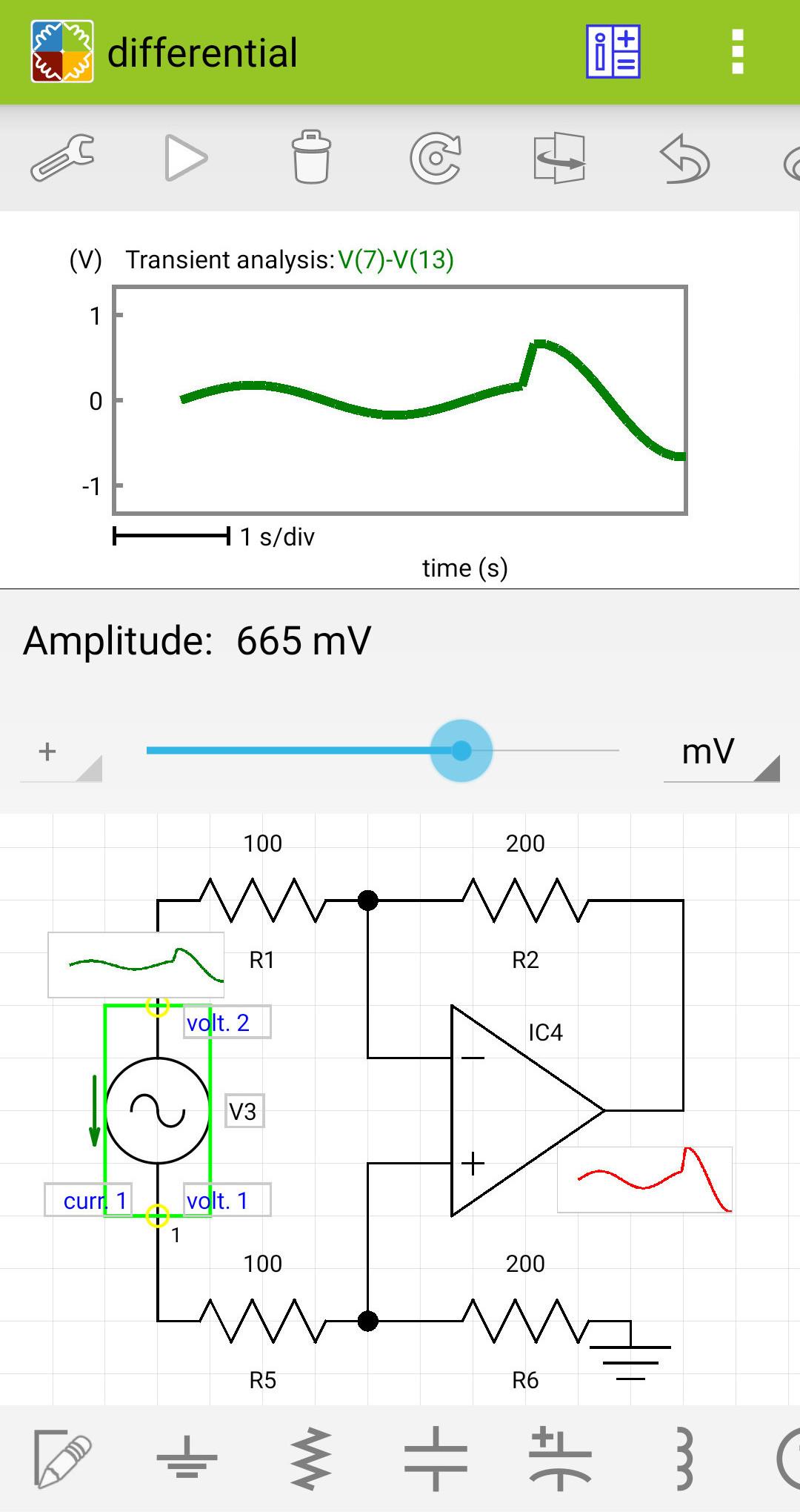

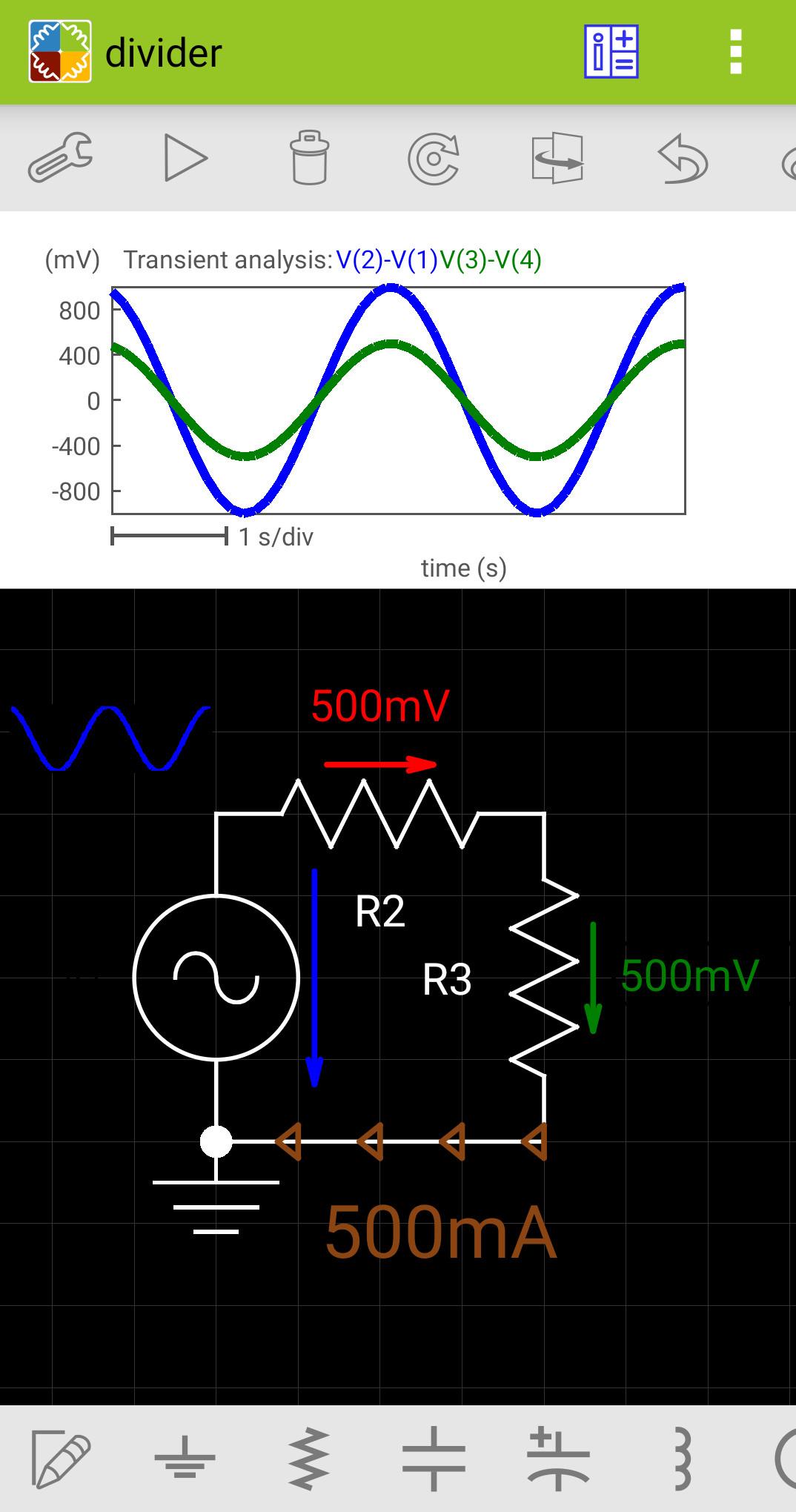

این ابزارها امکان ایجاد آسان نمودارهای مدار و تجزیه و تحلیل SPICE ایجاد شده را فراهم می‌کنند. مدارها شبیه ساز بر نمایش بصری نتایج شبیه سازی شده متمرکز است، به طوری که ولتاژها و جریان های شبیه سازی شده را می توان در جای دیگری از مدار، به عنوان یک متن یا نمودار قرار داد. علاوه بر این، بزرگی و قطبیت ولتاژها و جریان ها را می توان با نشانگرهای بصری نشان داد، بنابراین می توانید نتایج را به سرعت بررسی کنید. همه نتایج را می‌توان به‌علاوه در نمودار بالا نمایش داد، جایی که می‌توان با استفاده از دو مکان‌نما کاوش کرد.
تحلیل‌های DC، AC و Transient پشتیبانی می‌شوند.
شبیه‌سازی را می‌توان به طور مکرر اجرا کرد (در Transient) تجزیه و تحلیل) و نتایج را می توان به طور متوالی با سرعت کنترل شده توسط کاربر (در همه انواع تجزیه و تحلیل) نمایش داد، یا تمام نتایج شبیه سازی بلافاصله نمایش داده می شوند. هنگامی که نتایج به صورت متوالی نشان داده می شوند، می توانید پارامترهای عناصر مدار را توسط نوار جستجو کنترل کنید و تغییرات نتایج را در زمان واقعی مشاهده کنید.

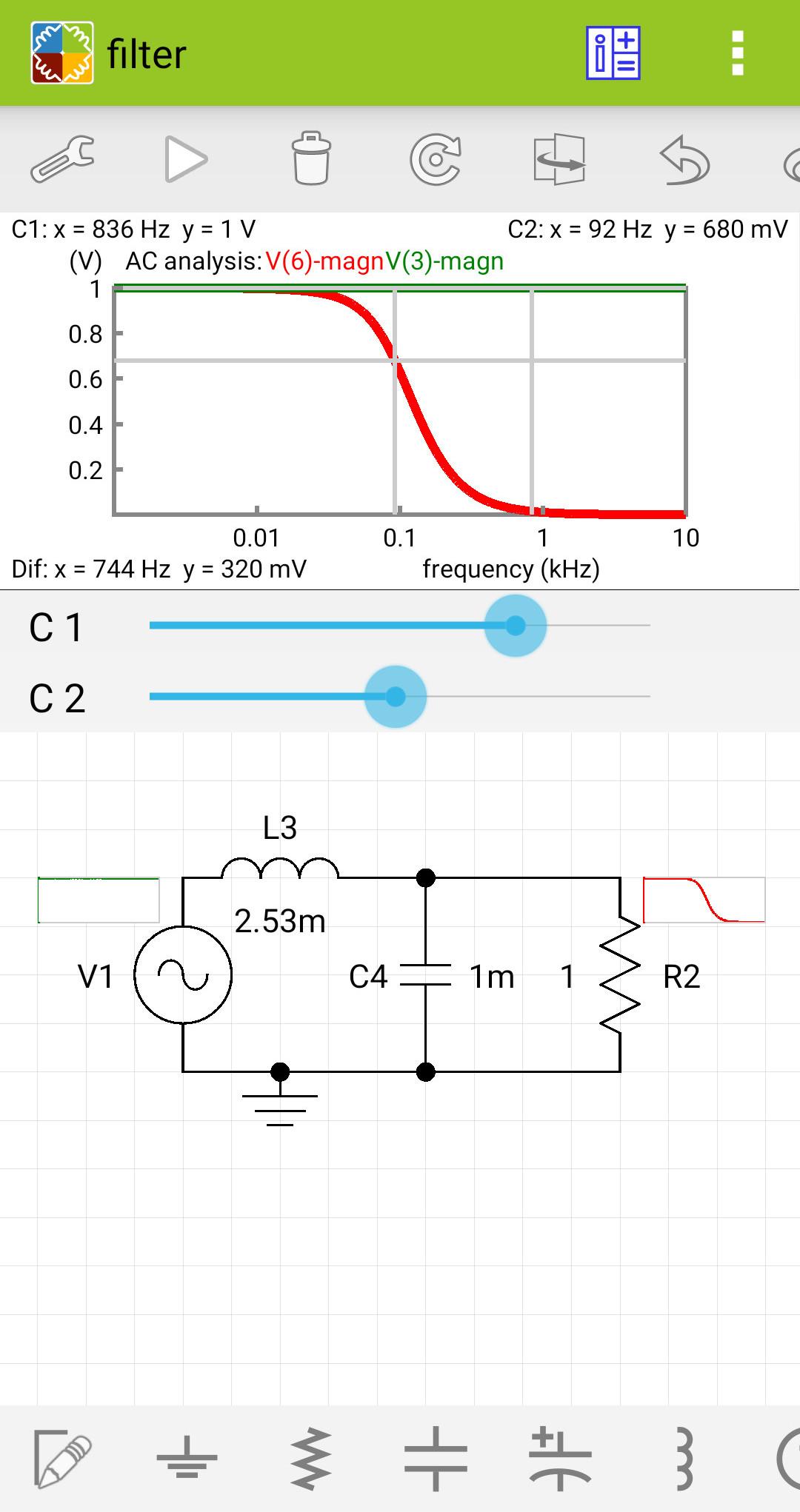

در تجزیه و تحلیل AC، می توانید مقدار، مقدار واقعی، مقدار خیالی و فاز ولتاژها و جریانها.
ویرایشگر شماتیک از undo و redo و همچنین کار با چندین عنصر انتخاب شده پشتیبانی می کند. همه عناصر به جز سیم ها امکان چرخش و چرخاندن متن را در داخل عناصر می دهند.
عناصر پشتیبانی شده: سیم، زمین، مقاومت، خازن، خازن پلاریزه، سلف، منبع ولتاژ DC، منبع پالس، منبع سینوسی، منبع جریان DC ، متن، تصویر، دیود، دیود زنر، LED، ترانزیستورها (NPN، PNP، NMOS، PMOS، NJFET، PJFET)، گیت های منطقی (NOT، AND، NAND، OR، NOR، XOR، XNOR)، لچ SR، D flip -فلاپ، فلیپ فلاپ T، فلیپ فلاپ JK، تقویت کننده عملیاتی، تایمر 555، LM317، LM337، 7805، 7905، VCVS، VCCS، CCVS، CCCS، پتانسیومتر، ترانسفورماتور، سوئیچ SPST، سوئیچ SPDT، فشار باز دکمه فشاری بسته، رله SPST، رله SPDT، متقاطع.
عکس های صفحه و صدور کل مدار نیز پشتیبانی می شود.
سیم ها با استفاده از مسیریابی خودکار کشیده می شوند یا می توان آنها را به صورت دستی با استفاده از خطوط تک بخش ترسیم کرد.< br>

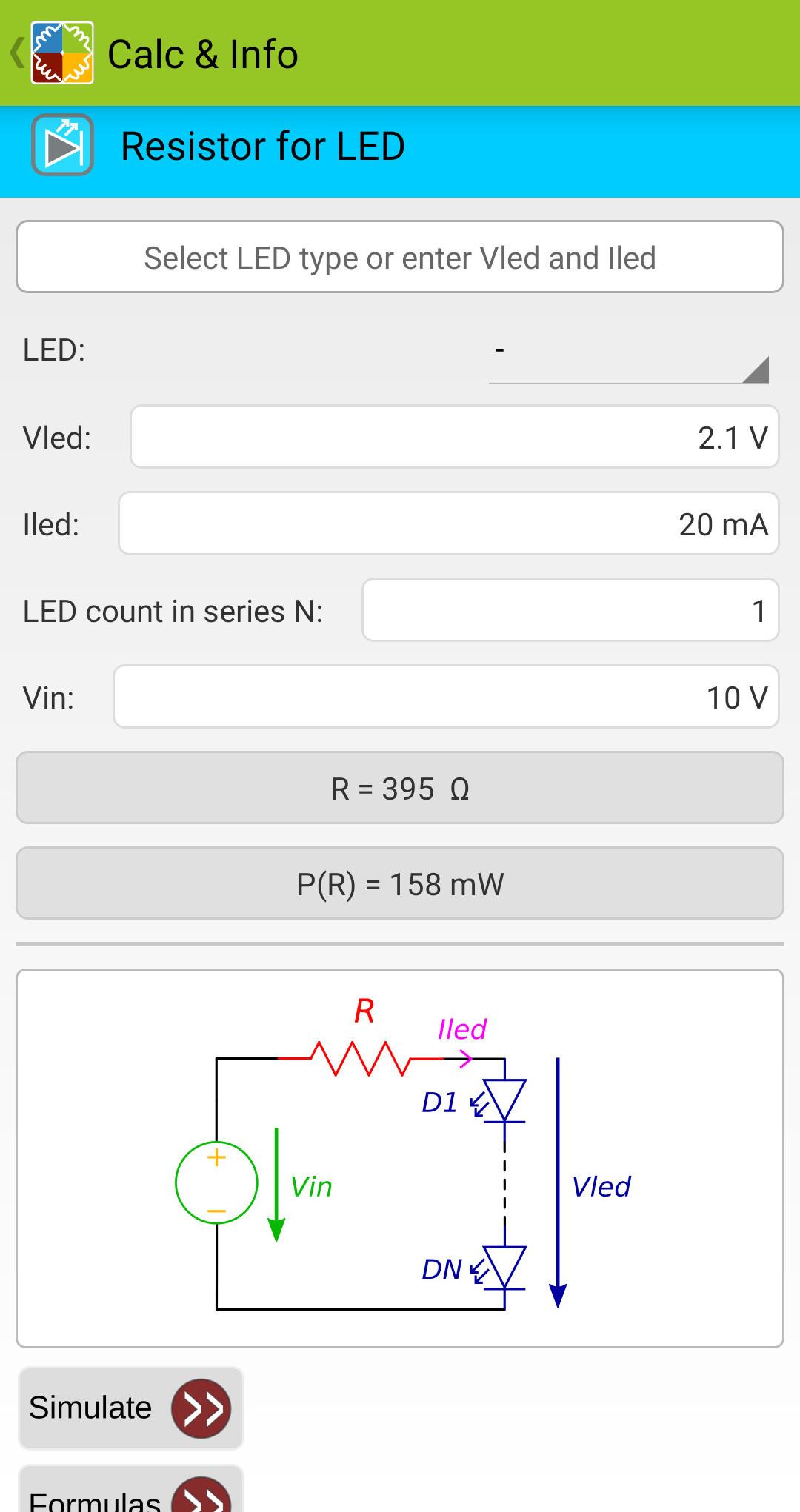

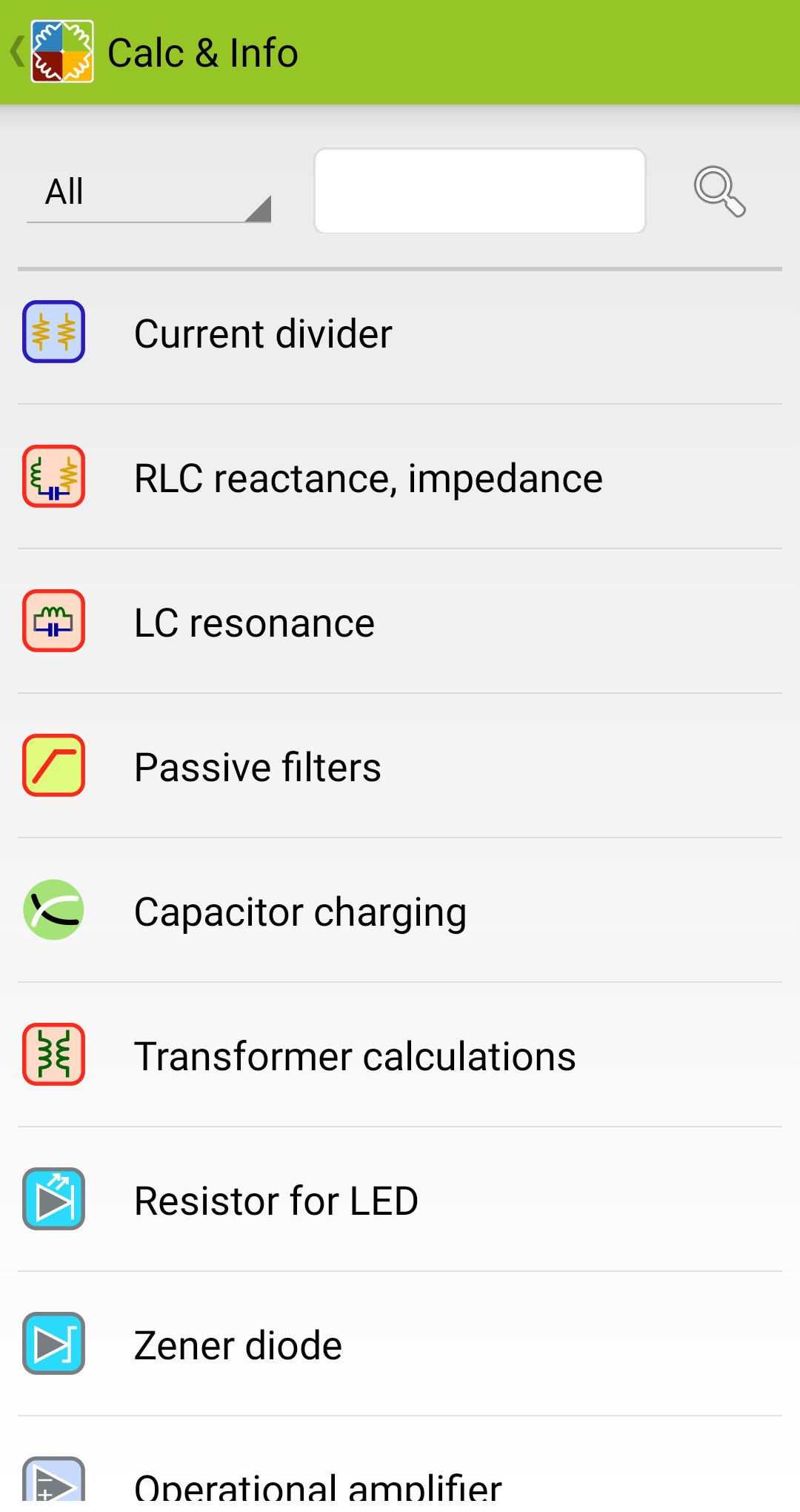

• ماشین حساب: قانون اهم، مقاومت های سری/موازی، مدار سری-موازی، تبدیل Y-Delta، مقاومت برای تضعیف ولتاژ، ماشین حساب قدرت، تقسیم کننده ولتاژ تقسیم‌کننده جریان، راکتانس/امپدانس RLC، رزونانس LC، فیلترهای غیرفعال، شارژ خازن، محاسبات ترانسفورماتور، مقاومت برای LED، دیود زنر، تقویت‌کننده عملیاتی، تنظیم‌کننده ولتاژ LM317، تایمر 555، مبدل‌های A/D و D/A، کویل افت ولتاژ، کد رنگ مقاومت، کد مقاومت SMD، کد رنگ سلف، ماشین‌حساب RMS، مبدل فرکانس/دوره، تبدیل ظرفیت باتری، عمر باتری، مبدل دسی‌بل، ماشین‌حساب عرض ردیابی PCB
• pinout اتصال

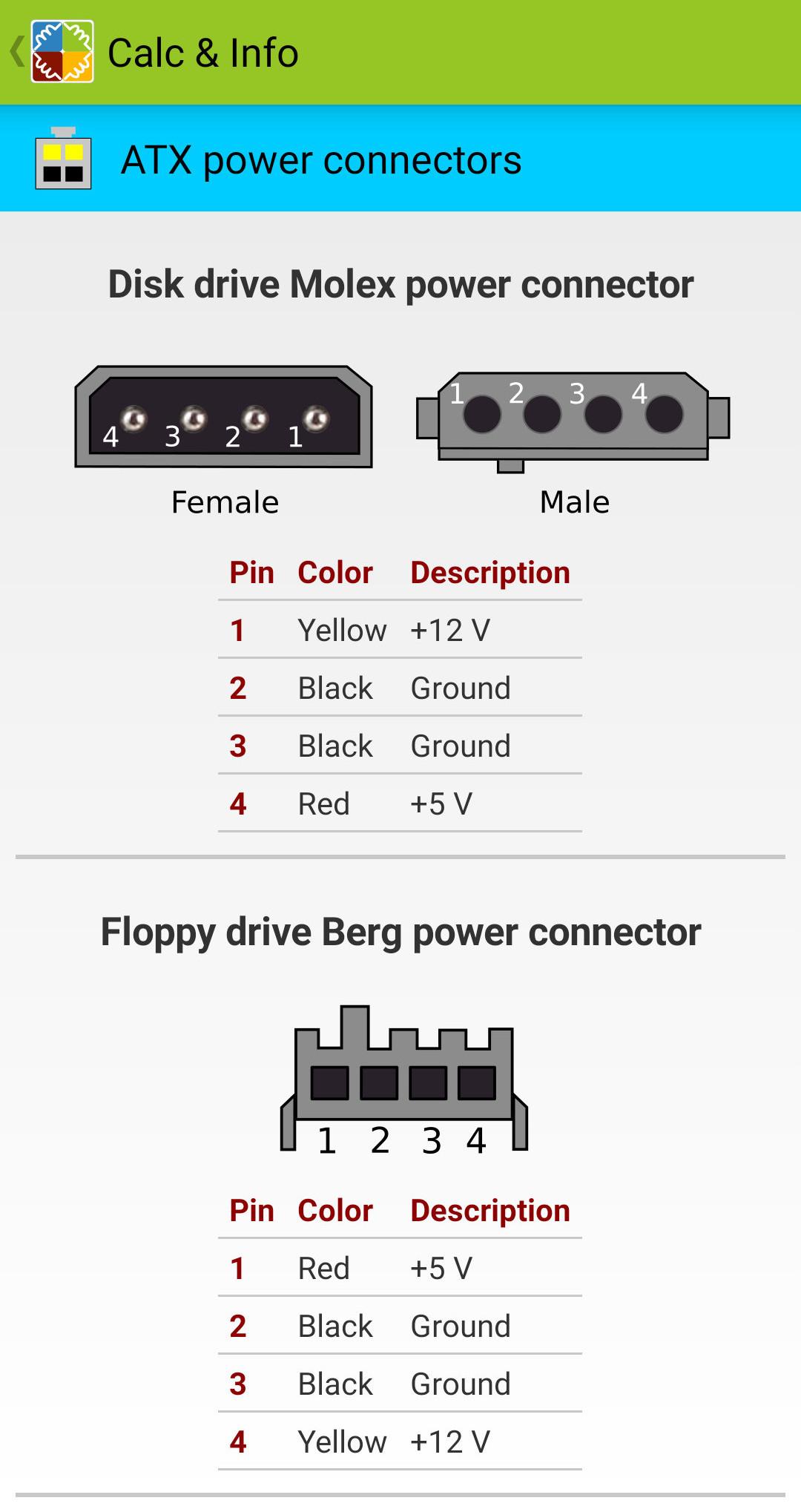

SCART , VGA, DVI, HDMI, Firewire, USB, Thunderbolt, Apple Lightning, Apple dock, RS-232, Sata, eSata, PS/2, کانکتورهای برق ATX, کارت SD, سیم کارت, Ethernet RJ45, RJ11, RJ14, RJ25, ISO10487 برای صدای خودرو، XLR، LED، Raspberry GPIO
• منابع

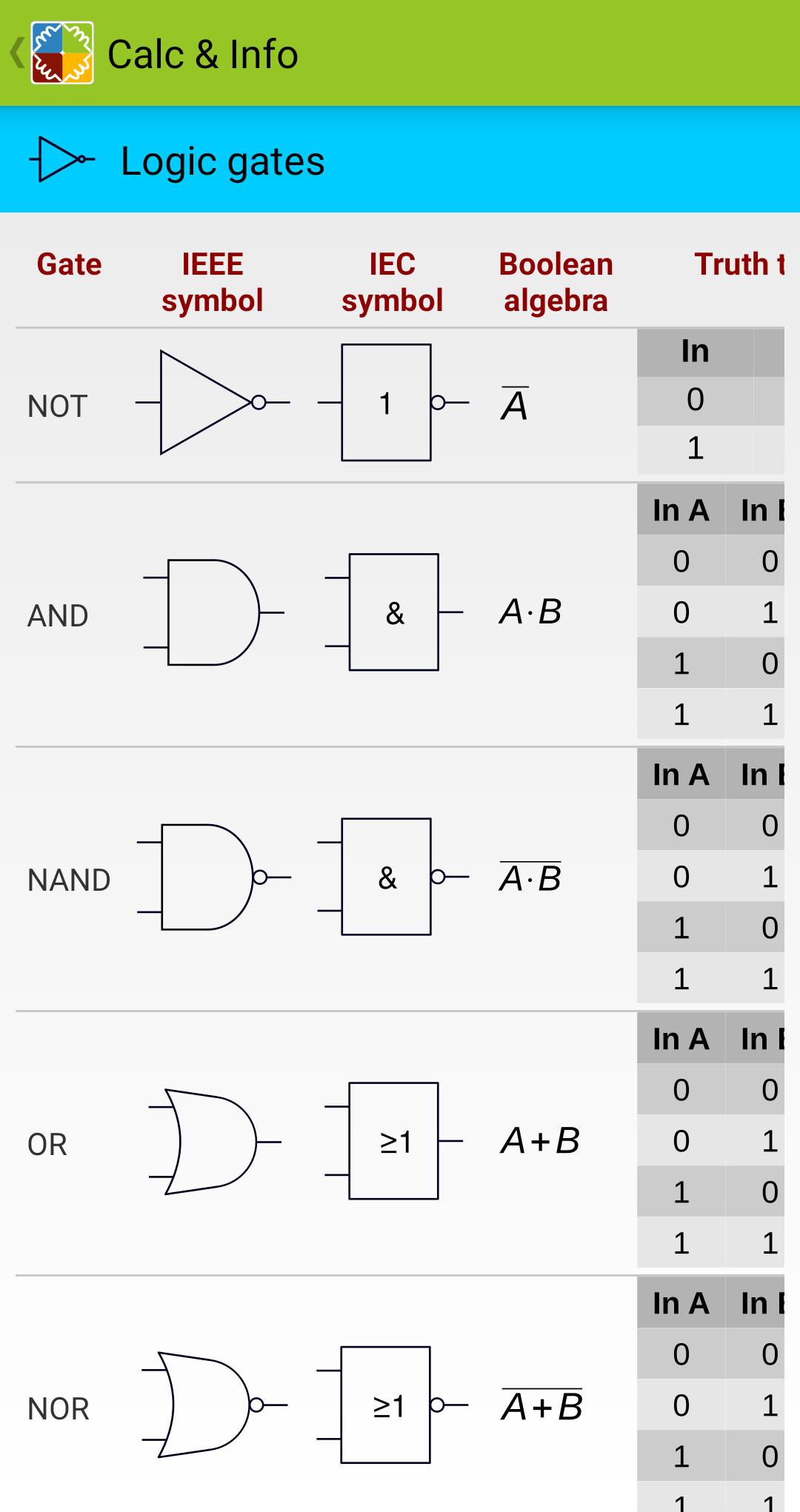

اندازه سیم، رنگ های عایق سیم، ظرفیت، مقاومت، مقادیر مقاومت، کدهای خازن، مقادیر خازن، بسته های SMD، واحدهای اندازه گیری، SI پیشوندها، مدارهای مجتمع سری 7400، رگولاتورهای ولتاژ، گیت های منطقی، نمادهای الکتریکی، مشخصات USB داستان های تخیلی
