OPEN CASCADE CAD Assistant برای Android یک نمایشگر و مبدل آفلاین برای مدل‌های CAD و مش سه بعدی است.
اگر می‌خواهید از این فناوری برای توسعه راه‌حل‌های سفارشی‌سازی شده برای کسب‌وکار خود استفاده کنید، با ما تماس بگیرید:
https: //dev.opencascade.org/webform/contact_us

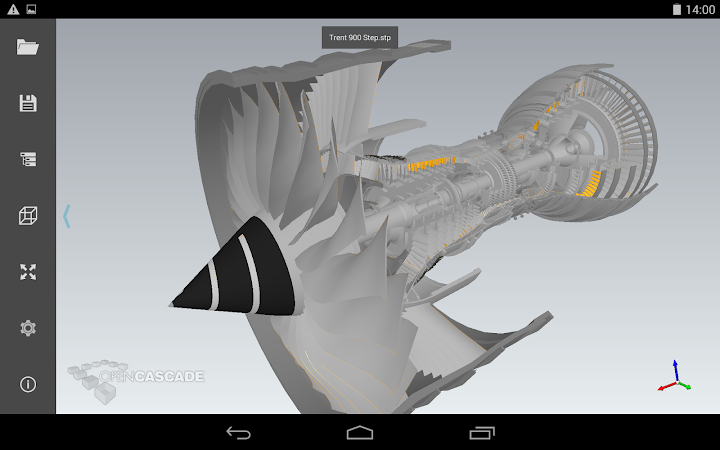

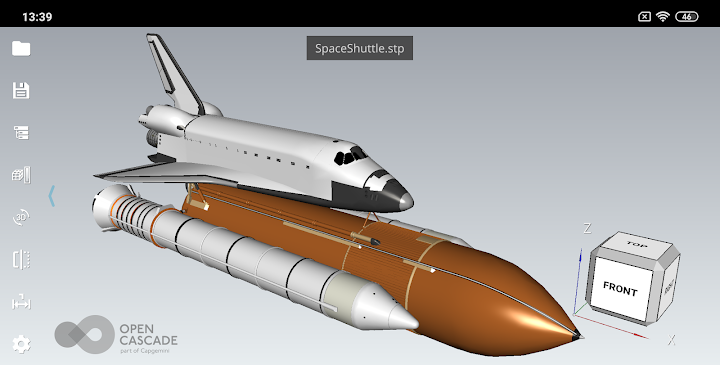

مشاهده و تبدیل پایه مدل CAD
عملکرد پایه توسط جزء تبادل داده CAD از فناوری Open CASCADE ارائه شده است ( OCCT).
فرمت‌های فایل و داده‌های پشتیبانی شده عبارتند از:
- BREP: فرمت OCCT بومی برای هندسه شکل، توپولوژی و ساختار اسمبلی.
- IGES (5.1 و 5.3): هندسه شکل، رنگ‌ها، شی سطح بالا نام‌ها، اطلاعات فایل.
- STEP (AP203 و AP214): هندسه شکل، ساختار اسمبلی، رنگ‌ها، نام‌ها، ویژگی‌های اعتبارسنجی، اطلاعات فایل.

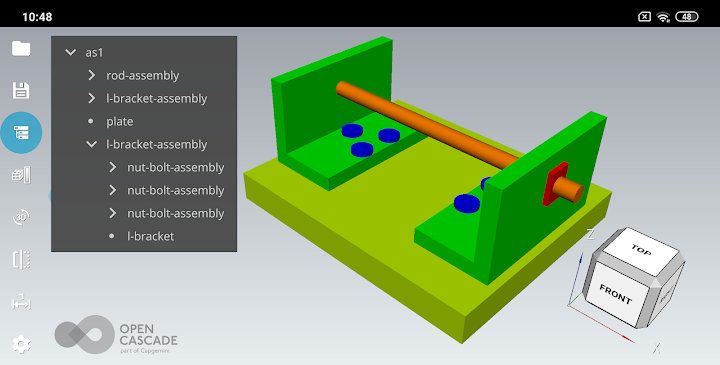

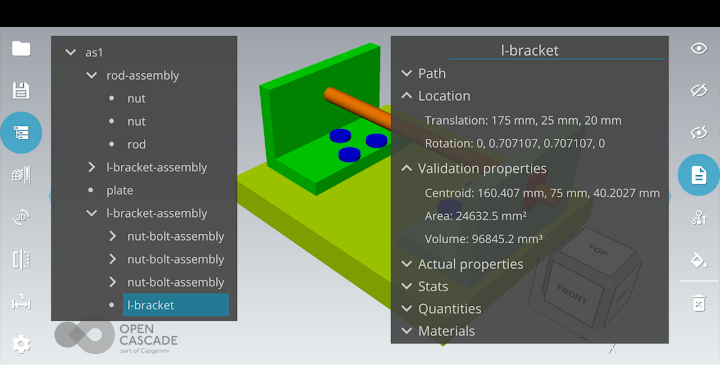

ساختار اسمبلی مدل را می‌توان از طریق مرورگر درختی پیمایش کرد. . اجزای مجموعه را می توان پنهان کرد یا در صورت لزوم برای بازرسی مدل نشان داد. مجموعه یا قطعه فرعی انتخاب شده را می توان برای ویژگی های آن جستجو کرد.
مدل CAD (قطعه یا مجموعه فرعی کل یا انتخاب شده) را می توان به هر یک از فرمت های CAD یا مش پشتیبانی شده صادر کرد.
مشاهده داده‌های مش
عملکرد اضافی مشاهده مدل‌های مش با داده‌های مرتبط است که با استفاده از مؤلفه تجسم مش OCCT اجرا شده است.
فرمت‌های مش پشتیبانی شده عبارتند از:
- glTF یک استاندارد باز برای دارایی‌های سه بعدی است.
- STL یک استاندارد واقعی در چاپ سه بعدی است.
- PLY قابلیت ذخیره داده های مرتبط با گره ها و عناصر مش را دارد. اگر در برنامه خود مدلی دارید که با مش نشان داده شده است، می توان آن را به راحتی در قالب PLY ذخیره کرد و در رایانه لوحی مشاهده کرد. داده های اضافی (رنگ RGB یا اسکالر) را می توان به هر چند ضلعی یا گره اضافه کرد.
- OBJ برای انیمیشن های سه بعدی استاندارد است و توسط اکثر برنامه های گرافیکی سه بعدی پشتیبانی می شود.
- JT استاندارد ISO برای تجسم کارآمد داده های CAD سه بعدی است.

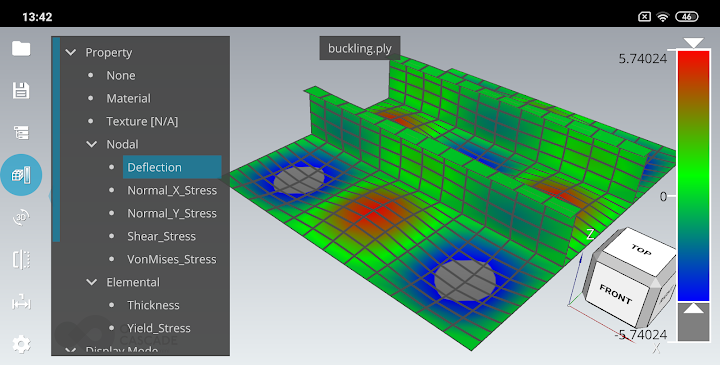

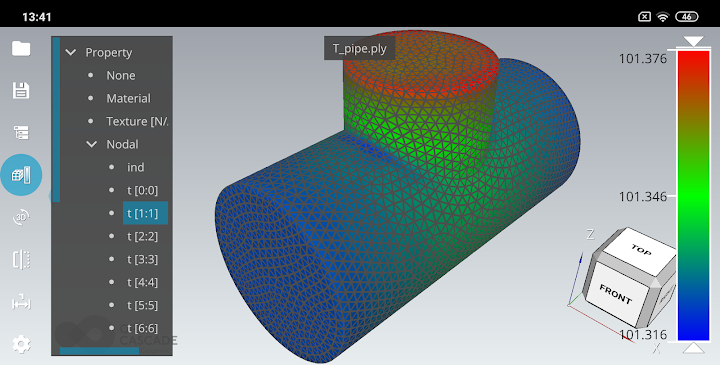

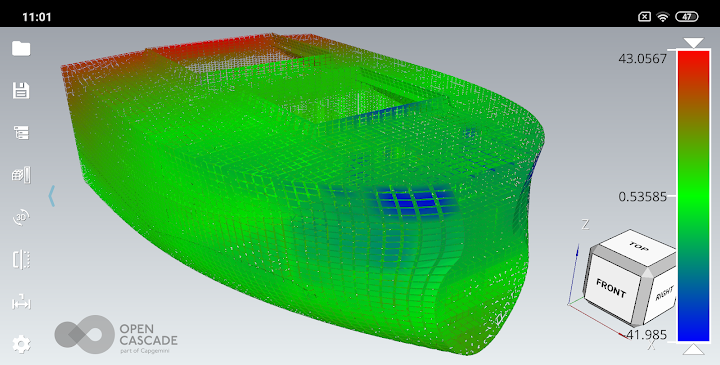

دستیار CAD به شما امکان می دهد مش را در نمای سیمی، سایه دار و کوچک مشاهده کنید. اگر مش حاوی بافت‌ها، رنگ‌ها یا داده‌های اسکالر مرتبط باشد، می‌توان آن را با عناصر رنگ‌شده مطابق با ویژگی انتخاب‌شده مشاهده کرد. برای مقادیر اسکالر، مقیاس رنگ تعاملی نشان داده شده است، که کنترل هایی را برای دستکاری دامنه کمیت های نمایش داده شده ارائه می دهد.
عملیات رایج
دستیار CAD برای Android برای دستگاه های دارای چندگانه بهینه شده است. -صفحه نمایش لمسی و دستکاری بصری نمای سه بعدی با حرکات انگشت را فراهم می کند.

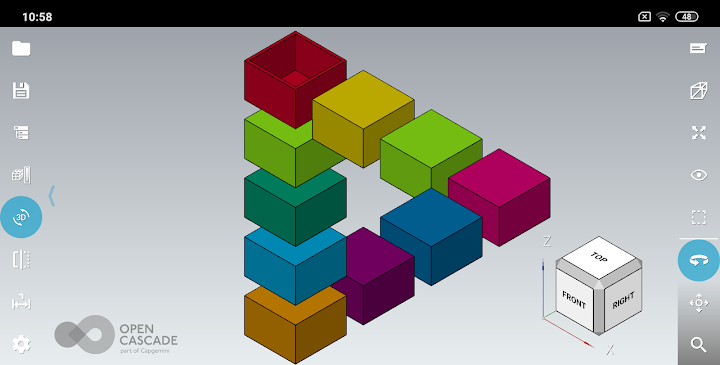

نوار ابزار سمت چپ دکمه هایی را برای تطبیق مدل به پنجره و انتخاب نماهای استاندارد ارائه می دهد. منوی فرعی تنظیمات دسترسی به گزینه‌های بیننده و برنامه، اطلاعات فایل و گزارش پیام را فراهم می‌کند.
فایل‌ها را می‌توان از حافظه محلی (حافظه داخلی یا کارت SD) باز کرد. دستیار CAD با Android یکپارچه می شود به طوری که برنامه های کاربردی که از انجمن های فایل پشتیبانی می کنند آن را برای باز کردن فایل های مربوطه راه اندازی می کنند. برای مثال، می‌توانید فایل STEP را که از طریق پست برای شما ارسال می‌شود، با کلیک ساده بر روی پیوست در سرویس گیرنده ایمیل باز کنید.
مدل‌های CAD را می‌توان در قالب STEP، IGES یا BREP به عنوان داده‌های CAD ذخیره کرد. مدل‌های CAD و مش را می‌توان در قالب‌های PLY، STL یا OBJ به‌عنوان داده‌های چند ضلعی ذخیره کرد. گفتگوی ذخیره فایل همچنین اجازه می دهد تا تصویر فعلی مدل را در قالب PNG ذخیره کنید. اگر دایرکتوری هدف Mail انتخاب شده باشد، سرویس گیرنده ایمیل به طور خودکار با فایل ذخیره شده به عنوان پیوست شروع می شود.
دستگاه های پشتیبانی شده
دستیار CAD برای کار بر روی یک مورد آزمایش قرار گرفته است. طیف گسترده ای از تبلت ها و گوشی های هوشمند مدرن. اما توجه داشته باشید که برای جهت گیری افقی صفحه بهینه شده است، که ممکن است در تلفن ها ناخوشایند باشد.
برنامه به OpenGL ES 3.0+ نیاز دارد.
محدودیت ها
> بسته به دستگاه، باز کردن فایل های حجیم ممکن است زمان ببرد. دستگاه‌های دارای پردازنده گرافیکی با برد پایین ممکن است در نمایش مدل‌های بزرگ کند باشند، و اگر مدل به حافظه بیشتری نسبت به دستگاه موجود نیاز دارد، ممکن است (بی‌صدا) برنامه را ببندد.
در https://www.opencascade بیشتر ببینید. com/content/cad-assistant
بازخورد
از بازخورد شما در Google Play یا در انجمن کاربر خود در https://dev.opencascade.org/ استقبال می کنیم انجمن‌ها/برنامه‌های آبشار باز
